二极管热逃逸测试电源系统

一、产品简介

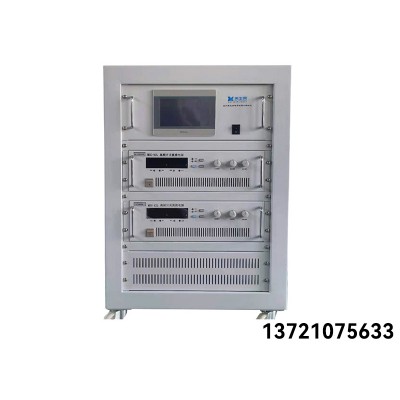

MSG-RTY二极管热逃逸测试电源系统是基于ARM 微处理器而搭建的电源系统平台。系统采用N+模式运行：宽高清晰度工业级触摸屏+友好的人机操作界面+高频开关直流电源模块+热逃逸测试系统等组成。

高频开关直流电源采用领先的ZVZS“零电压”变换技术，以一线品牌IGBT和非晶磁芯为核心器件研制而成，它提供了高度稳定的输出电压及电流。并且系统提供了多种运行模式，适用于光伏二极管、肖特基二极管等电子元件生产线、研发场合，广泛应用于光伏、医疗电子、工业控制、科研单位、实验室、大专院校作为产品测试的固定电源，极大地方便了用户使用，可以帮助您快速的进行项目开发、例试及产品测试老化！

二、解决用户的困惑

Ø  高额的用电量，电费成本大于设备采购费用；

Ø  光伏及配套整机厂等下游终端用户整日抱怨甚至高额的处罚；

Ø  传统测试电源无法满足用户实际工况模拟的使用需求；

Ø  传统测试电源难以满足IEC电磁兼容，给实验室、研究所、大专院校等要求高的使用场合带来电磁干扰；

三、带给用户的价值

Ø  ZVZS“零电压”领先技术运行的电路，平均节能约1.5KW/H（按10KW核算）

Ø  满足实际使用工况的模拟试验，帮助客户降低20~30%开发成本

Ø  帮助用户工程师节约 N+ 小时，有效解放双手以创造更多价值

四、产品亮点与优势

Ø  采用TI集成控制、ON/安森美等功率器件组成的电路，有效保持超低波纹输出

Ø  采用ZVZS“零电压”领先技术运行的电路，效率η≥85%

Ø  采用一线品牌施耐德、英飞凌功率器件组成，TI集成控制电路、ON/安森美、BOURNS等器件扩展

Ø  采用多级精密控制回路，能够有效保证稳定输出

Ø  采用优质无氧铜、高导磁率磁芯绕制高功率变压器

Ø  采用隧道式散热工艺，快速散热有效节约电能

Ø  便捷的通讯、友好的人机界面，让多台套设备一线连接、

五、测试方法

A.获取旁路二极管特性数据，在室温（25±5℃）条件下测其反向特性，需覆盖正向电流和反向偏置电压。

B.在室温（25±5℃），给接线盒通正向电流。测量每一个二极管的Tlead，选出温度最高的旁路二极管。

C.将样品放入环境箱中（温度90℃或者75℃），给旁路二极管通至少40分钟正向电流，直到Tlead稳定在（+0.3℃，-0℃）保持10分钟

D.关闭正向电流，并在10ms内提供反向偏置电压到旁路二极管。继续监测漏电流和二极管温度。大多数情况下，漏电流和Tlead在小范围内上下浮动。临界情况下，需看最后的变化方向，这种情况测试必须持续至少2分钟。

E.从环境箱中取出样品，室温下（25±5℃）测量旁路二极管反向特性，并与原始数据对比。

六、判定标准

如果Tlead和漏电流减少，并且反向特性与实验前无明显差别，此旁路二极管视为通过✔ 。

1.提供11.27A正向电流持续一小时

2.一小时后的二极管温度：121.8℃

3.10ms内切换至15.06V反向偏置电压

4.切换后二极管温度：109.0℃<121.8℃。

如果Tlead和漏电流增加，或反向特性与实验前差别明显，此旁路二极管视为失败✖

七、产品选型表

※ 以上规格是常规选型，特殊要求可以定制
